日本码控美线性编码器SI-120APAC-日本码控美

品牌 其他品牌 产地类别 进口

它是一个设置3增量刻度头,刻度和计数器的系统。线性磁检测单元“SI-120APAC”可实现高精度测量,分辨率为0.1 mm。通过利用磁编码器的特性,它可以抵抗污垢和灰尘,并且可以进行非接触式检测。基于3.5 mm,检测距离可达±2.5 mm(1至6 mm)。
日本码控美线性编码器SI-120APAC



线性编码器系统

一体式增量三点式包装,包括秤头,秤和计数器

SI-120APAC (增量)

日本码控美线性编码器SI-120APAC-日本码控美

它是一个设置3增量刻度头,刻度和计数器的系统。线性磁检测单元“SI-120APAC”可实现高精度测量,分辨率为0.1 mm。通过利用磁编码器的特性,它可以抵抗污垢和灰尘,并且可以进行非接触式检测。基于3.5 mm,检测距离可达±2.5 mm(1至6 mm)。

  • 基本单位▼
  • 应用实例▼
  • 外形图▼

基本单位介绍

磁检测头 “SIE-120APAC”

日本码控美线性编码器SI-120APAC-日本码控美

  • 日本码控美线性编码器SI-120APAC-日本码控美
  • 日本码控美线性编码器SI-120APAC-日本码控美
  • 日本码控美线性编码器SI-120APAC-日本码控美

超紧凑磁力检测头,磁头宽度仅为20 mm。输出线长度为3米,通过电源线末端的4芯圆形端子连接到计数器“CU-666-RE-4T-HI / UY”。

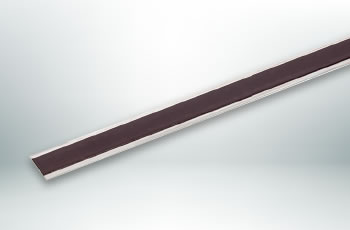

磁尺 “SIS-120-J2100B1”

日本码控美线性编码器SI-120APAC-日本码控美

  • 日本码控美线性编码器SI-120APAC-日本码控美
  • 日本码控美线性编码器SI-120APAC-日本码控美
  • 日本码控美线性编码器SI-120APAC-日本码控美

以N极10mm和S极10mm的间隔交替磁化的橡胶磁体粘合到不锈钢基底上。它的总长度为2,100毫米(有效长度为2,000毫米),并有一个双面胶带粘在背面。
如果您想延长刻度长度,可以单独购买SIS-120并将其连接到您想要的长度※。

※如果要缩短刻度,请将其切割成所需长度并使用

柜台 “CU-666-RE-4T-HI / UY”

日本码控美线性编码器SI-120APAC-日本码控美

  • 日本码控美线性编码器SI-120APAC-日本码控美
  • 日本码控美线性编码器SI-120APAC-日本码控美
  • 日本码控美线性编码器SI-120APAC-日本码控美

一个计数器,以0.1 mm为增量显示测量值。由于主机内部设置,可以通过连接磁检测头简单地使用。配备6位LED,可实现检测,测量值,报警输出等。
附有橡胶填料“SH-899A”,单元标签“LA-133A”,使用说明书等。

其他配件

  • 交流电源线(线长2米,电线端采用圆形端子。可通过连接计数器“CU-666-RE-4T-HI / UY”供电)
  • 头部安装螺钉x 2(磁性检测头安装螺钉'SIE-120APAC'/ M3 x 20 / BsNi)
  • 磁铁观察器(您可以在视觉上确认刻度“SIS-120”的磁化状态)20 x 43.5 mm
  • 说明书(柜台)

典型应用案例

日本码控美线性编码器SI-120APAC-日本码控美

  • 每次,用卷尺测量的地方的测量
  • 作为固定尺寸切割的规模
  • 检测天线的膨胀和收缩

每个单元的轮廓图

增量式线性编码器磁性检测头“SIE-120APAC”

日本码控美线性编码器SI-120APAC-日本码控美

增量式线性编码器磁尺“SIS-120-J2100B1”

日本码控美线性编码器SI-120APAC-日本码控美

增量式线性编码器计数器“CU-666-RE-4T-HI / UY”

日本码控美线性编码器SI-120APAC-日本码控美
