日本码控美磁性开关LS-106U/LS-127U
高精度磁传感器/开关
可以在很宽的检测距离（1到3 mm）内进行定位，重复精度为±1μm
磁性接近开关

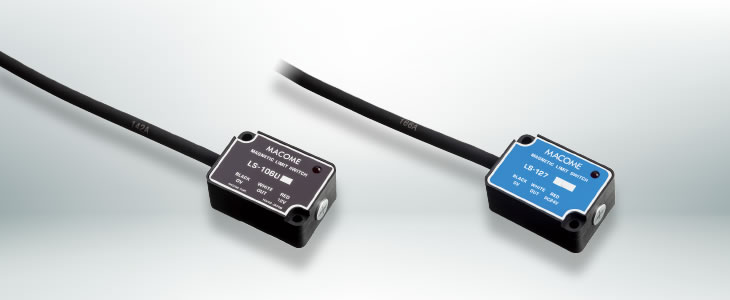

LS-106U / LS-127U
磁性接近开关，带传感器头和探测器集成*。检测专用磁体的磁通量，并获得与磁通密度成比例的模拟信号。使用该模拟信号切换输出。可以进行的开/关操作，检测距离为1至3 mm，重复精度为±1μm，从而实现高精度定位。当然，因为它是一种磁检测方法，所以即使在诸如灰尘和污垢的恶劣环境中也可以进行稳定和的操作。
※分离型为LS-106S，LS-127
- 主要特点▼
- 应用实例▼
- 规格▼
- 外形图▼
主要特点
- 带集成传感器头和探测器的类型
- LS-106U的电源电压为DC + 12V，LS-127U的电源电压为24V DC。
选项
磁化体（检测对象）
这是LS系列（另售）的检测目标。
请根据安装条件选择各种产品。检测间隙0.2至0.5毫米。
-
MG-210
Yamagata型（水平安装）
-
MG-210B
Yamagata型（垂直安装）
-
MG-220
扁平型（水平安装）
典型应用案例
- 用于超精密加工机的热膨胀校正
- 线性编码器原点检测器
- XY平台和转台的原点检测器
LS-106U / LS-127U / MG-210 / MG-210B / MG-220规格表
磁性接近开关“LS-106U”“LS-127U”
| 项目 | 内容 | ||
|---|---|---|---|
| 产品名称 | 磁性接近开关 | ||
| 格式 | DC 3线系统 | ||
| 型号 | LS-106U | LS-127U | |
| 检测机构 | 磁铁（MG-210，MG-210B，MG-220）等（请另行订购） | ||
| 检测磁极 | N极 | ||
| 检测灵敏度 | 2至3 mT | ||
| 滞后 | 0.3±0.2 mT | ||
| 重复准确 | ±0.5μm（使用MG-210，MG-210B，MG-220时） | ||
| 产量 | 输出格式 | 集电极 常开NPN晶体管+ 12V上拉 |
集电极 常开PNP晶体管+ 24V上拉电阻 |
| 切换能力 | 耐压：高达DC 30V | 耐压：高达DC 30V | |
| 灌电流：高达100mA | 灌电流：高达100mA | ||
| 剩余电压 | – | 2 V或更低（吸收电流100 mA） | |
| 响应时间 | 0.2毫秒或更短 | ||
| 指示灯 | 红色LED（检测到灯） | ||
| 电源电压 | DC + 12 V±10％（小于5％纹波） | DC + 24 V±10％（纹波10％或更低） | |
| 当前消费 | – | 50 mA或更低 | |
| 保护结构 | IP54（IEC标准） | ||
| 运营环境 | 温度范围 | -10至+ 60°C | |
| 湿度范围 | 相对湿度35至95％（无冷凝） | ||
| 保护环境 | 温度范围 | -20至+ 70°C | |
| 湿度范围 | 相对湿度35至95％（无冷凝） | ||
| 材料 | 案件 | PC（黑色），铝 | |
| 代码 | PVC，长度2,000mm，外径7mm，0.5mm 2 | ||
| 物理尺寸 | 探测器部分 | 长51毫米×宽35毫米×高22.5毫米（不包括投影） | |
| 块 | 大约200克（包括代码） | 大约200克（包括代码） | |
| RoHS指令 | – | 支持 | |
磁化材料“MG-210”“MG-210B”
| 项目 | 内容 | |
|---|---|---|
| 产品名称产品名称 | 磁化的身体 | |
| 型号 | MG-210 | MG-210B |
| 自适应开关/传感器 | H系列，LS系列 | |
| 结构 | 水平安装型 | 垂直安装型 |
| 磁极 | 对，N极左，S极 | |
| 工作温度范围 | -10至+ 60°C（无冷凝或结冰） | |
| 工作湿度范围 | 相对湿度35至85％（无冷凝） | |
| 储存温度范围 | -20至+ 70°C（无冷凝或结冰） | |
| 存储湿度范围 | 相对湿度35至90％（无冷凝） | |
| 物理尺寸 | 宽28mm×长10mm×高9mm | 宽10mm×长28mm×高9mm |
| 安装尺寸 | 用于M4螺钉的孔，2个水平18 mm螺距 | 用于M4螺钉的孔，2个垂直18 mm螺距 |
| 块 | 大约3.5克 | 大约3.5克 |
磁化体“MG-220”
| 项目 | 内容 |
|---|---|
| 产品名称产品名称 | 磁化的身体 |
| 型号 | MG-220 |
| 自适应开关/传感器 | H系列，LS系列 |
| 结构 | 水平安装型 |
| 磁极 | 对，N极左，S极 |
| 工作温度 | -10至+ 60°C（无冷凝或结冰） |
| 工作湿度 | 相对湿度35至85％（无冷凝） |
| 储存温度 | -20至+ 70°C（无冷凝或结冰） |
| 储存湿度 | 相对湿度35至90％（无冷凝） |
| 物理尺寸 | 宽24mm×长7mm×高5mm |
| 安装尺寸 | M3螺钉孔，2个水平13 mm间距 |
| 块 | 大约1.5克 |
LS-106U / LS-127U / MG-210 / MG-210B / MG-220外形图
磁性接近开关“LS-106U”
