日本小野轮胎滚动阻力测试系统-日本小野

品牌 其他品牌 产地类别 进口

除了在模式运行(JC08,WLTC)中的每次运行同时测量轮胎损耗阻力和滚动阻力系数之外,还可以进行台架滑行测试,恒定加速/减速测试和瞬态模式测试。此外,通过增加选项,可以分析轮胎的测量噪声和振动,并验证由于温度变化引起的轮胎损失的影响。日本小野轮胎滚动阻力测试系统

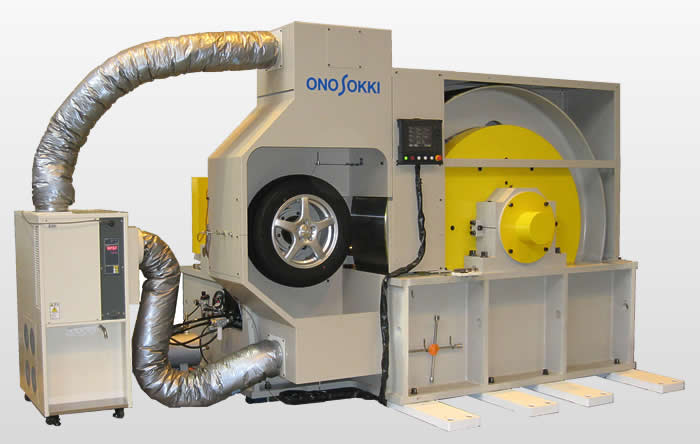

轮胎滚动阻力测试系统



日本小野轮胎滚动阻力测试系统-日本小野

摘要

·根据JIS D 4234:2009和ISO 28580:2009,可以测量各种轮胎的滚动阻力。
除了在模式运行(JC08,WLTC)中的每次运行同时测量轮胎损耗阻力和滚动阻力系数之外,还可以进行台架滑行测试,恒定加速/减速测试和瞬态模式测试。此外,通过增加选项,可以分析轮胎的测量噪声和振动,并验证由于温度变化引起的轮胎损失的影响。

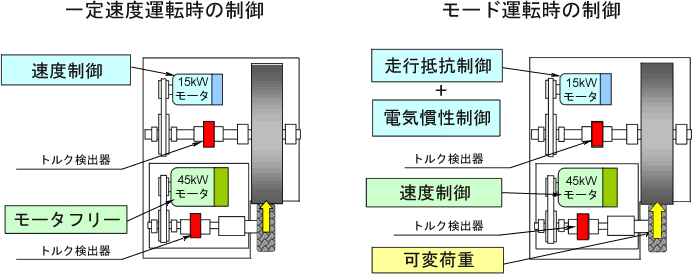

测量系统(方框图)



日本小野轮胎滚动阻力测试系统-日本小野

  1. 使用滚轮电机(与底盘测功机相同)可实现行走阻力控制

  2. 滚轮电机驱动可实现速度控制

  3. 通过轮胎马达驱动以控制速度并启用模式操作

  4. 两轴转矩检测器的滚动阻力和损耗工作的计算

  5. 气缸可以在加速/减速变化之后改变压力负荷



设备配置

压路机 直径 2,000毫米
光滑
宽度 400毫米
负载 9,000 N.
测量精度 轮胎负荷

±10 N.

气压 ±1 kPa
轴向力 ±0.05%FS
输入扭矩 ±0.05%FS
距离 ±1毫米
温度 ±0.1°C
表面速度 ±0.1 km / h
时间 ±0.005 s
角速度 ±0.1%
环境温度 标准 25±2°C

*有关详细规格,请与我们联系



测量数据示例

用稳态试验测量滚动阻力系数

日本小野轮胎滚动阻力测试系统-日本小野

轮胎以80km / h的恒定速度旋转,并且根据驱动扭矩测量滚动阻力系数。同样,它的测量速度为60,40和20 km / h。

日本小野轮胎滚动阻力测试系统-日本小野

两种轮胎在不同速度下的滚动阻力系数几乎相同。

通过滑行试验测量滚动阻力系数

日本小野轮胎滚动阻力测试系统-日本小野

通过弯曲方法测量滚动阻力系数,如同底盘测功机一样。在速度上升到100公里/小时后,立即沿海。

测量点:
80,60,40,20 km / h 负载条件:3826 N
预热条件:60 km / h测试前30分钟

日本小野轮胎滚动阻力测试系统-日本小野

随着车速增加,滚动阻力系数趋于增加。

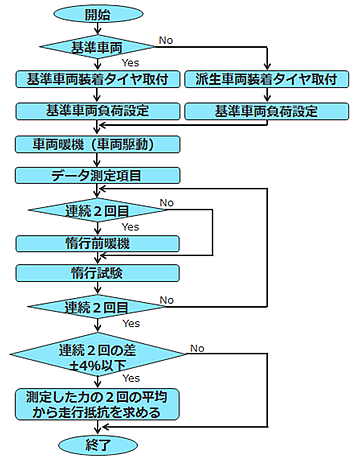

运行阻力计算方法

日本小野轮胎滚动阻力测试系统-日本小野

日本小野轮胎滚动阻力测试系统-日本小野





相应的标准

JIS D 4234:2009(JATMA),ISO 28580:2009(MOD),JASOE 015
