– 一种齿轮测试系统,能够在汽车和建筑机械等差动齿轮和准双曲面齿轮以及用作传动齿轮的锥齿轮的质量和性能评估中,在实际负载条件下进行。通过测量齿轮啮合传动误差和与噪声和振动的良好相关性实现高重复性 – 可以构建满足目的的测试系统,例如研发测试或生产线测试。根据测试目的,可提供轻载规格和高负载规格,并可通过添加可选机制来设置H锥扫描测量条件。日本小野齿轮测试齿轮传动误差测量Hypoid

齿轮测试系统
Hypoid齿轮传动误差测量装置

  • 产品目录(PDF)
  • 返回上一页 日本小野齿轮测试齿轮传动误差测量Hypoid-日本小野



  • 摘要
  • 测量系统
  • 设备配置
  • 测量数据
  • 相关产品



摘要

– 一种齿轮测试系统,能够在汽车和建筑机械等差动齿轮和准双曲面齿轮以及用作传动齿轮的锥齿轮的质量和性能评估中,在实际负载条件下进行。通过测量齿轮啮合传动误差和与噪声和振动的良好相关性实现高重复性 – 可以构建满足目的的测试系统,例如研发测试或生产线测试。根据测试目的,可提供轻载规格和高负载规格,并可通过添加可选机制来设置H锥扫描测量条件。

日本小野齿轮测试齿轮传动误差测量Hypoid-日本小野

·仅测量准双曲面齿轮的传动误差

– 适用于新模型开发和生产线质量控制的性能评估测试

·由于啮合位置的不同,自动测量啮合传输误差量

·可以从标准负载(250到600 N·m)到高负载(±1,800 N·m)制造

·通过原始脉冲相位差法实现高精度

·各种应用,如啮合误差,螺距误差和阶次分析

·可以再现作为发动机制动时的负载条件的惯性转矩

·通过齿轮轴进给的定位伺服机构自动设定齿隙

·附加图像分析功能,交叉角度误差设定机构,可添加H锥进给伺服机构(可选)

  标准负载规格 轻载规格
齿圈直径 φ290毫米
抵消 -50至+50毫米
小齿轮MD +夹具MD 50至250毫米

对于标准负载,小齿轮夹具是弹簧夹头或销钉盎司pu

   扭矩传递。

Gear MD + jig MD 50至250毫米
驱动轴转速 250转/分钟
负载轴扭矩 250 N·m 50 N·m
驱动吸收电机 22至52 kW AC伺服电机 3.7千瓦交流伺服电机
V / H / PM D. 齿隙轴NC
(选项:H锥形扫描)
所有3轴NC
工作联系 夹头夹头

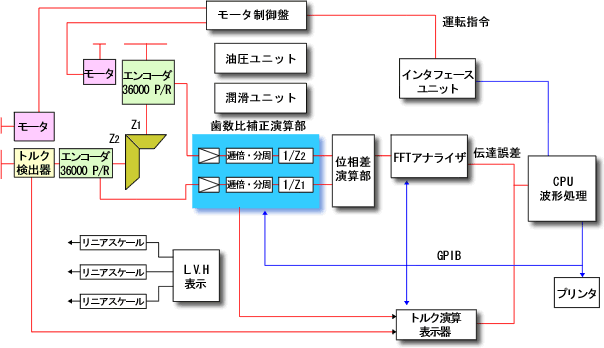

测量系统(方框图)



日本小野齿轮测试齿轮传动误差测量Hypoid-日本小野



设备配置

  输入名称 物品名称 备注
1   测试机身
2   电机控制板
3   液压单元
4   齿轮润滑装置
  传输误差测量系统





测量数据示例

屏幕数据

相关产品

  输入名称 物品名称 备注
1 TQ-1000/2000 高刚性扭矩检测器
2 DS-3000系列 ESUFEEL



日本小野齿轮测试齿轮传动误差测量Hypoid    日本小野齿轮测试齿轮传动误差测量Hypoid
