LG-9200是一种非接触式旋转探测器,可从探测器发出光(红色,可见光),并探测返回旋转轴和旋转体的反射光。通常,反射标记附着在旋转轴上。
通过使用反射标记(HT-011),可以从一个角度进行测量。
内置小型放大器,并执行波形整形以输出矩形波。日本小野光电旋转探测器LG-9200

光电旋转探测器
LG-9200

日本小野光电旋转探测器LG-9200-日本小野

日本小野光电旋转探测器LG-9200

  •

日本小野光电旋转探测器LG-9200

日本小野光电旋转探测器LG-9200-日本小野

LG-9200是一种非接触式旋转探测器,可从探测器发出光(红色,可见光),并探测返回旋转轴和旋转体的反射光。通常,反射标记附着在旋转轴上。
通过使用反射标记(HT-011),可以从一个角度进行测量。
内置小型放大器,并执行波形整形以输出矩形波。

在保持轻巧紧凑的尺寸的同时,性能已提高到40 mm的检测距离,响应速度为40 m / s,是传统型号的两倍。





特点

提高了检测性能。
易于对准(检测距离:40 m / s),两倍于传统型号(检测距离:40 mm / s)(带可见光和操作指示)
0 r / min尽可能接近可检测
轻巧紧凑的设计(约150 g)
内置防滴连接器,集成为光源,光接收器和放大器

LG-9200测量的特点

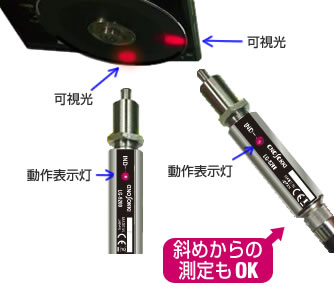

关于安装空间即使当传感器不能放置在待测量的旋转物体的前面时,也可以通过使用反射标记(HT-011)从一个角度进行测量。另外,由于测量光源是红色可见光,因此容易调整光轴。

日本小野光电旋转探测器LG-9200-日本小野

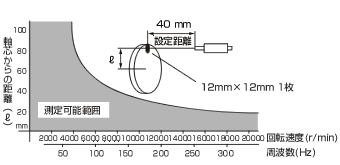

LG-9200的测量范围

日本小野光电旋转探测器LG-9200-日本小野

应用实例

■风扇旋转的测量

将反光密封(HT-011)安装到风扇的机翼上,用灯测量LG-9200的旋转。
通过与旋转指示器TM-3100系列连接,可以判断旋转速度的模拟输出和旋转速度的上限和下限。

日本小野光电旋转探测器LG-9200-日本小野



■跟踪测量

对于轴承监测和电机振动测试,有必要测量旋转和测量振动。
LG-9200可以直接连接到FFT比较器(CF-4700)或FFT分析仪(CF-9200)。
LG-9200的放大器和电源线是不必要的。



日本小野光电旋转探测器LG-9200-日本小野

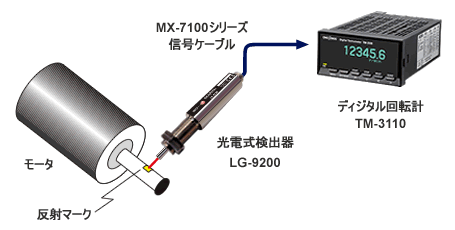

■电机旋转测量

将反射标记(HT-011)安装到电机的旋转轴上,使用LG-9200灯并在不接触的情况下测量旋转。
与数字转速计(TM-3100系列)连接可显示转速和数据输出。



日本小野光电旋转探测器LG-9200-日本小野

日本小野光电旋转探测器LG-9200-日本小野







通过非接触式传感器测量转速



规范

  LG-9200
检测方法 光电反射法
光源 发光二极管(红色,可见光)
检测距离 推荐距离20至40 mm(使用12 mm方形专用反射标记时)
响应速度 40 m / s(旋转轴圆周速度转换)
输出电压 方波输出(Hi:+5 V±0.5 V,Lo:+ 0.5 V或更低)
输出阻抗 约1kΩ
抗振性  在XYZ方向每个19.6 m / s 2 1小时(JISC 0911-1960)
抗冲击性 490 m / s 2 XYZ各3次(JISC 0912-1960)
工作温度范围 -10至+ 60°C
储存温度范围 -20至+ 80°C
工作湿度范围 20%到80%
存储湿度范围 20%到80%
使用电源 DC 12 V±2 V.
当前消费 60 mA或更低(12 V)
输出连接器 适用插头:R04-PB6F(符合信号线:MX-7000/8000系列)
*性指标 TM系列,RV-3150,ST-1210,CT-6520B,AR-7240B
适用的FV转换器 FV-1500
符合标准 CE标志
物理尺寸 21(W)×24(H)×117(L)mm
约150克
附件 反射标记1张(12 mm×25件),安装螺母×2件,使用说明书×1份
价格
选项 HT-011反光标记(每张25张12张,每张10张): ¥3,000(含税 ¥3,240)
