曲柄角度测量系统

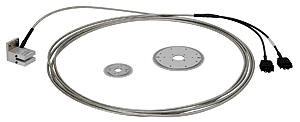

CP-5110B
探测器

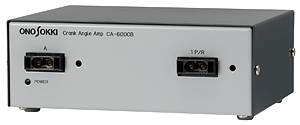

CA-6000B
放大器
- 外观图下载（DWG / PDF）
- 产品目录（PDF）
- 特点
- 用于燃烧分析的系统配置
- 大纲规范
CP-5110B曲柄角度探测器
CA-6000B曲柄角放大器
CP / CA系列是检测由光纤曲柄角度检测器CP-5110B，曲柄角度放大器CA-6000B和狭缝盘CP-5120/5130组成的发动机曲轴的旋转角度的系统。
CP-5110B曲柄角度检测器可检测各种发动机性能测试所需的曲轴旋转角度，例如高精度和高速响应的燃烧分析。由于光纤用于接收和接收光，因此检测器没有内置电路，并且具有优异的抗振性和抗噪性。
CA-6000B输入曲柄角度检测器信号并输出TTL电平角度信号和1P / R脉冲信号。
请点击此处进行燃烧分析
特点
<CP-5110B曲柄角度检测器>
-
改善光学系统，实现稳定检测
-
将直通光纤电缆延伸至5米（高抗噪性）
-
轻型旋转负载无轴承
-
用柔性不锈钢管等保护光缆
<CA-6000B曲柄角度检测放大器>
-
在TTL电平输出角度信号（A相）和原点信号（Z相）
-
外部音量可以调节传感器灵敏度
-
采用全新设计，提高了抗噪性
-
适用于各种发动机性能测试，如燃烧分析
用于燃烧分析的系统配置
大纲规范
CP-5110B曲柄角度探测器
| 兼容的放大器 | CA-6000B / CA-6000A *（*：已停产的产品） |
|---|---|
| 电缆 | 直径5米的光纤（用柔性不锈钢管等保护） |
| 输出信号 | A，Z |
| 身体材料 | Duralmin，黄铜（无镉材料） |
| 抗振性 | 490 米/秒2 |
| 转速 | 20,000转/分钟 |
| 工作温度范围 | 0至100°C |
| 物理尺寸 | 30（W）×42.5（H）×35（D）mm |
| 块 | 约270克 |
| 价格 | |
| 选项 | ·CP-5120狭缝盘（360 P / R，1个P / R）： ·CP-5130狭缝盘（720 P / R，1个P / R）： ·IX-041延长光缆（5米）： ·IX-042延长光缆（10米）： |
日本小野全国代理，日本佐藤代理，日本三丰代理，日本柴田代理，日本精工代理，日本尼康代理，日本码科泰克代理。
CA-6000B曲柄角度检测放大器
| *性检测器* 1 | CP-5110B / CP-5730 / CP-5110A * / CP-5110 * / CP-5720A *（*：已停产产品） |
|---|---|
| 响应频率 | 300 kHz |
| 信号输出 | A相：Hi：4.5 V以上，Lo：0.4 V以下/模拟输出（传感器输出监视器）* 2 Z相：Hi：4.5 V以上，Lo：0.4 V以下/模拟输出（传感器输出监视器）* 2 角脉冲信号：A相分压输出（Hi：4.5 V或更高，Lo：0.4 V或更低）* 3 |
| 工作温度范围 | 0至+ 40°C 80％RH（以下称非冷凝） |
| 电源 | DC 12至24 V. |
| 功耗 | 8 VA或更低 |
| 物理尺寸 | 162 （W）×56（H）×121（D）mm |
| 块 | 约1公斤 |
| 价格 | 日本小野onosokki数字仪表打印机RQ-2110日本小野onosokki数字仪表打印机RQ-2110 |
| 选项 | AC适配器ATS050T-A150： VM1373-VM0339与上述AC电缆相同： |
* 1：匹配成本
* 2：通过开关切换
* 3：分 频 比为1/1，通过开关切换1/2
