FG-1300光纤传感器放大器是一款用于非接触式旋转探测器的高性能放大器,可从安装的LED发出可见红光,并检测返回旋转体的反射光。
专用探测器与FS-5500 * / FS-540光纤传感器配合使用。
FS-5500 * / FS-540光纤传感器采用环保设计,玻璃纤维采用柔性不锈钢管包裹。

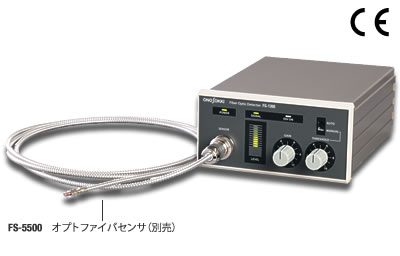

日本小野光纤传感放大器FG-1300

光纤传感放大器



FG-1300

光纤传感器

FS-5500 / FS-540

  • 日本小野光纤传感放大器FG-1300
  • 日本小野光纤传感放大器FG-1300



日本小野光纤传感放大器FG-1300-日本小野

日本小野光纤传感放大器FG-1300-日本小野

FG-1300光纤传感器放大器是一款用于非接触式旋转探测器的高性能放大器,可从安装的LED发出可见红光,并检测返回旋转体的反射光。

专用探测器与FS-5500 * / FS-540光纤传感器配合使用。

FS-5500 * / FS-540光纤传感器采用环保设计,玻璃纤维采用柔性不锈钢管包裹。

非常有效的检测器,用于测量狭窄地方微电机薄轴的旋转等。

日本小野光纤传感放大器FG-1300-日本小野 * FS传感器中增加了一个薄传感器,可以使用传统型号难以测量的工件和测量。

 小野全国总代理,佐藤总代理,三丰总代理,柴田总代理,日本精工代理,尼康总代理,码科泰克总代理。





FG-1300光纤传感器放大器特点

响应频率可以测量高达10 kHz,即使对于高速旋转目标
也可以进行检测,采用红色可见光,对于光轴位置难以调整的测量目标也很容易检测,例如细轴检测即使
微小光量变化,也没有反射标记的测量还有可用的
信号增益/触发电平设置,使用音量的手动调节,使用自动触发的自动调节,可根据测量应用选择调节方法
,以及正常/接近范围的两种测量距离设置检测70 mm至70 mm(使用反射标记时)
可以将非等距脉冲分为1个脉冲,可在没有反射标记的情况下进行测量时检测到



FS-5500光纤传感器特性 日本小野光纤传感放大器FG-1300-日本小野

小工作函件

检测2 mm间距斑马带,涡轮叶片,小型电动机等小点的旋转。



高分辨率

可用作需要精细分辨率的曲柄角度检测,作为跟踪分析或平衡测量的传感器。
适合作为FFT转速计,DS,CF等的检测单元。



车辆测量,设备内置测量

体积小,可在-40至250°C的低温至高温下使用,操作简便,不会限制使用环境,可测量车辆中发动机,车轴,齿轮和传动轴的转速,以及设备中的零件生产线等。低温,高温,内置旋转和狭窄区域的角度检测

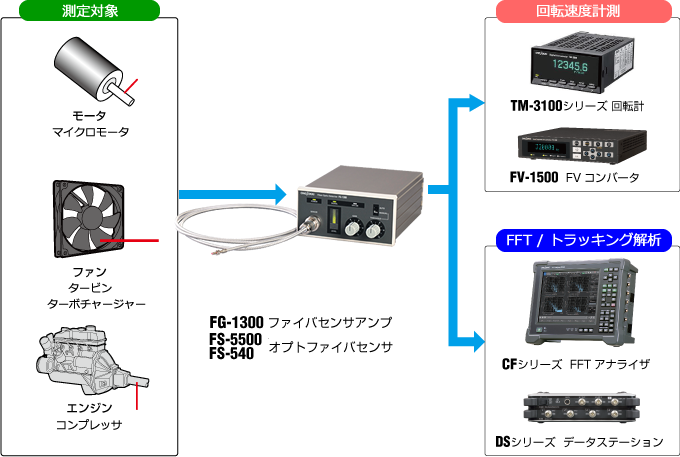

应用

它可用于从各种旋转体的旋转测量到分析的广泛应用

日本小野光纤传感放大器FG-1300-日本小野

应用实例

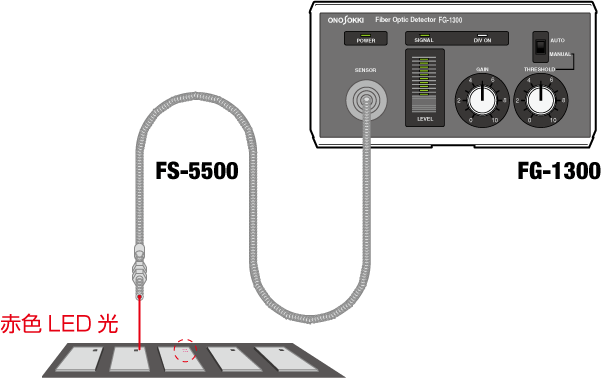

■检测是否存在微小部件

它具有φ2mm的输出孔径,可投射到微小部件。通过检测从微小部件反射的光量并确定由阈值函数反射的光量的水平,可以容易地检测在线上流动的微小部件的存在或不存在。

日本小野光纤传感放大器FG-1300-日本小野

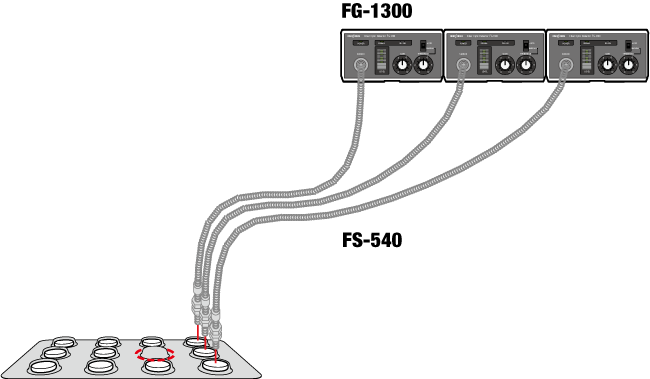

■缺少平板电脑检查

通过在线上的平板电脑上投影,可以检查反射光量的差异是否缺失。

日本小野光纤传感放大器FG-1300-日本小野

大纲规范

FG-1300光纤传感器放大器
检测方法 投射红色可见光反射光量的检测
源:红色可见光LED
光接收元件:光电晶体管
响应频率范围 10 kHz
输出信号

模拟,脉冲2输出
模拟(MONITOR):检测反射光,信号
电压 与光量成比例输出  输出电压范围0至10 V
脉冲(PULS OUT):信号脉冲从反射光转换为矩形波输出
输出电压范围Lo电平为0.5 V或更低,Hi电平为4.5 V或更高

信号输出连接器:BNC

负载电阻 10kΩ或更高(模拟,脉冲)
调整功能

增益:调节量,通过开关SW测量距离切换
阈值水平:调节量,通过切换SW手动/自动切换

范围:测量通过切换SW距离切换
分频器:脉冲OUT信号的分频比1的范围〜10可分割的
峰值保持时间常数:在开关SW从1秒/ 10秒中选择

显示 灵敏度检查:LED条形图型监视器,其他:带LED指示灯的状态显示
电源

AC 100至240 V(50 Hz / 60 Hz)

工作温度范围 0 至 40 °C
工作湿度范围 相对湿度为5%至80%(无冷凝)
符合标准

CE标志,RoHS

*性检测器 FS-5500 / FS-540光纤传感器
附件 电源线(AC 100 V),使用说明书,橡胶脚(4件)X 1套
选项 支架(FG-0131)
面板安装支架(FG-0132)
物理尺寸 144(W)×72(H)×212(D)mm
约1公斤
价格 FG-1300光纤传感器放大器:
反射光量与输出之间的关系

日本小野光纤传感放大器FG-1300-日本小野





FS-540 / 542/5500光纤传感器
光纤传感器
(另售)规格
  FS-540 FS-542 FS-5500 日本小野光纤传感放大器FG-1300-日本小野
检测方法 光纤反射型
纤维*注射直径 φ4毫米 φ2毫米
纤维长度 1米 2米
安装螺母 M8 M4
工作温度范围 -10至250°C -40至250°C



[参考]光纤传感器与测量目标之间的距离(1 V输出信号)

FS-540/542 获得短时间 GAIN值
测量目标 哑光黑漆面 7 7毫米 14 14毫米
白色复印纸12 x 12 8 8毫米 15 15毫米
反射标记12 x 12 44 44毫米 69 69毫米



FS-5500 日本小野光纤传感放大器FG-1300-日本小野 获得短时间 GAIN值
测量目标 斑马胶带 2 2毫米 20 20毫米
反射标记12 x 12 2 2毫米 50 50毫米
价格 FS-540光纤传感器(1米):
FS-542光纤传感器(2米):
FS-5500 光纤传感器(2米):
选项 · HT-011反光标记(12毫米×25张10张1张): ¥3,000(含税 ¥3,240)

※光纤电缆可以延长(请联系我们)
