螺杆规和针规的融合!
螺纹部分是侧螺纹塞规!
螺孔位置可以高精度测量!

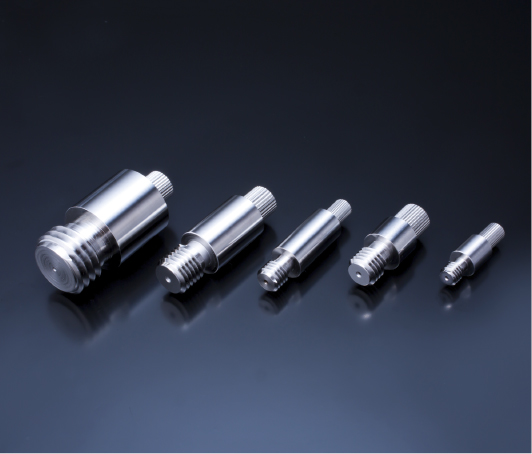

日本爱森螺杆位置计Pos-TSPS系列
SPS系列
螺杆位置计Pos-T
关于系列
螺杆规和针规的融合!
螺纹部分是侧螺纹塞规!
螺孔位置可以高精度测量!

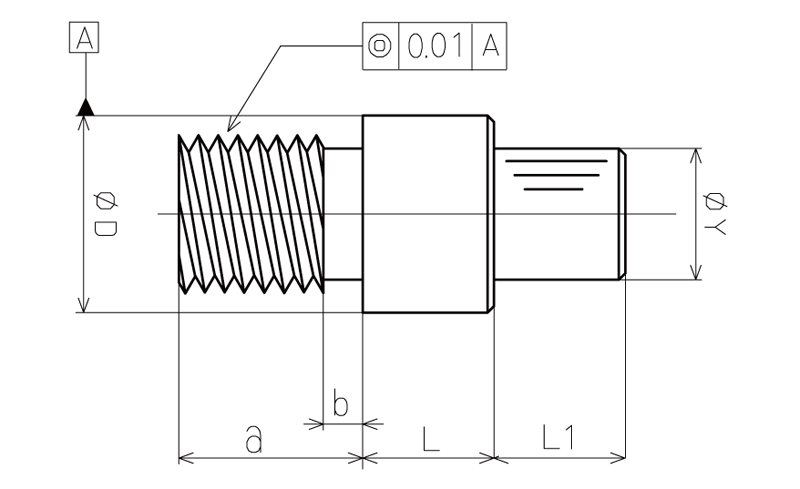

■形状
●功能
- 螺纹部分是侧螺纹塞规的标准,因此可以通过螺纹孔同时检查。
- 通过观察针规部分的端面上的间隙可以确认矩形度。
- 量规材料为标准钢(SKS3,HRC58或更高),具有出色的耐磨性。
- 提供可拆卸的滚花手柄,使得不能用裸手接触仪表部分(如果它干扰测量,请将其取下)。
- 为了满足客户的信任和安全,包括螺杆规和销规的检测规。
■用法示例
- 用3D测量机测量螺孔位置

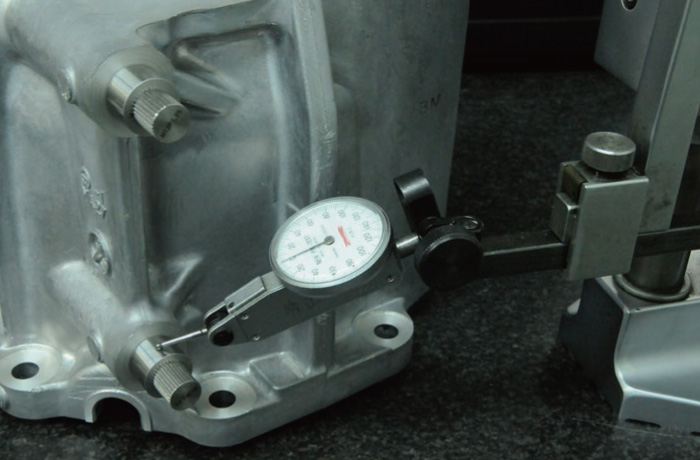

- 用高度计测量螺孔位置

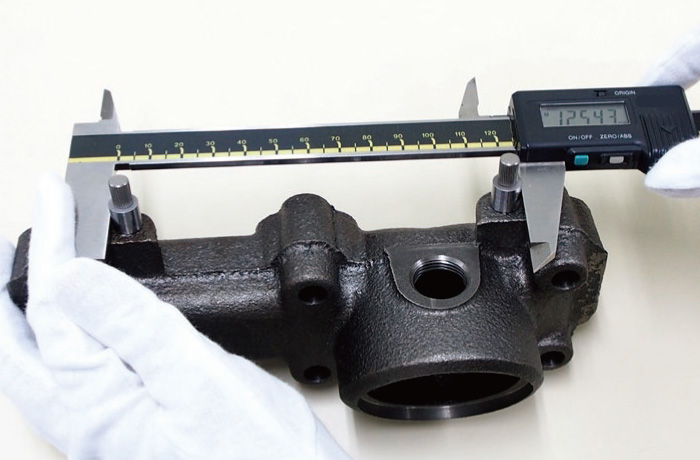

- 用游标卡尺测量螺孔的螺距
●准确性

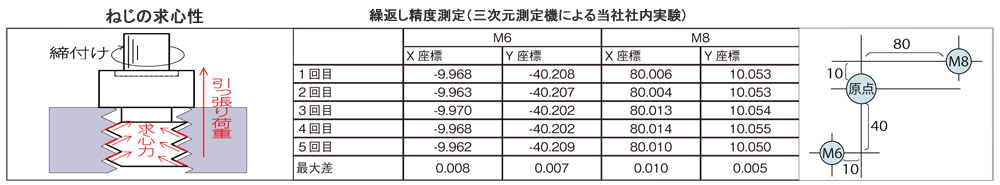

- 拧紧在螺钉上施加向心力,将螺钉位置计保持在螺钉孔的中心。缲返し重复误差小于10μ(根据我们的实验)
- 当它在端面处被接收时,针规几乎没有掉落。
系列细节

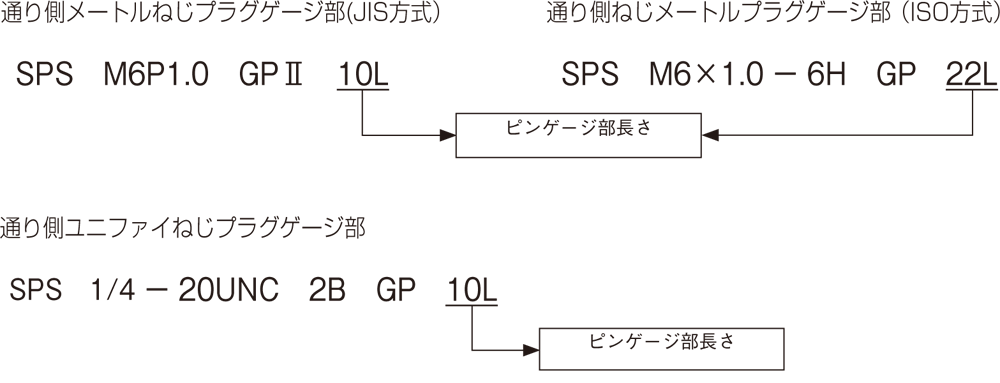

■符号示例■
■参考
街边公制螺钉
螺旋命名法 | 音高 | 大号 | d | 一 | b | ÿ | L1 | 仪表类型 | 等类 | ||
---|---|---|---|---|---|---|---|---|---|---|---|
M3 | 0.5 | 粗 | 10或22 | 7 | ±0.001 | 五 | 2 | 6 | 10 | GP | II(JIS级)
6H(ISO级) |
M4 | 0.7 | 粗 | 6 | ||||||||
M5 | 0.8 | 粗 | 8 | 7 | |||||||
M6 | 1.0 | 粗 | 9 | 8 | 2.5 | ||||||
M7 | 1.0 | 粗 | 10 | ||||||||
M8 | 1.25 | 粗 | 11 | ±0.0015 | 10 | 3 | 10 | ||||
M8 | 1.0 | 详细信息 | |||||||||
M9 | 1.25 | 粗 | 12 | ||||||||
M10 | 1.5 | 粗 | 13 | 12 | |||||||
M10 | 1.25 | 详细信息 | |||||||||
M10 | 1.0 | 详细信息 | |||||||||
M12 | 1.75 | 粗 | 15 | 14 | |||||||
M12 | 1.5 | 详细信息 | |||||||||
M12 | 1.25 | 详细信息 | |||||||||
M14 | 2.0 | 粗 | 17 | 14 | 14 | ||||||
M14 | 1.5 | 详细信息 | |||||||||
M14 | 1.25 | 详细信息 | |||||||||
M16 | 2.0 | 粗 | 19 | ||||||||
M16 | 1.5 | 详细信息 | |||||||||
M18 | 2.5 | 粗 | 21 | ±0.002 | 16 | 4 | |||||
M18 | 2.0 | 详细信息 | |||||||||
M18 | 1.5 | 详细信息 | |||||||||
M20 | 2.5 | 粗 | 23 | ||||||||
M20 | 2.0 | 详细信息 | |||||||||
M20 | 1.5 | 详细信息 |
- ※我们还单独制造特殊尺寸(精细,超精细,统一,电镀前设置等)。
