测量线

单相2线，单相3线，三相3线，三相4线，电压4ch，电流4ch，通道间绝缘

测量项目

电压 (U), 电流(I), 电压/电流峰值 (Upk/Ipk), 有功功率(P), 无功功率 (Q), 视在功率 (S), 功率因数(λ),相位角 (φ), 频率(f),电流累积(Ih), 功率累积(WP), 效率 (η),电压/电流纹波率 (Urf/Irf)

干扰测量 (FFT 算法处理): 电压/电流的RMS频谱
谐波测量（ RMS值，含有率，相位角，总畸变率，不平衡的因素）

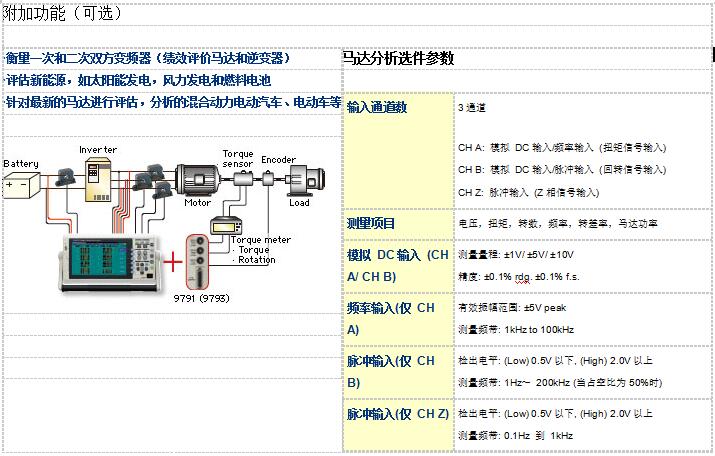

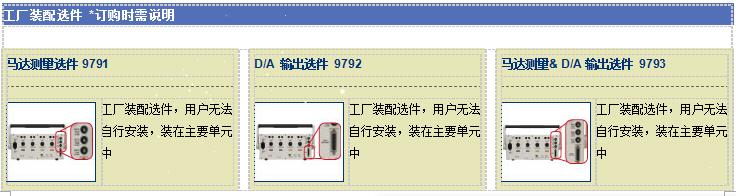

附加功能（可选9791或9793安装在主机中） ：扭矩，转速，频率，转差率，或发动机输出

谐波测量

输入： 4通道，同步频率范围： 0.5Hz到5kHz ，
谐波分析次数：最大100以内

干扰测量

通道数: 1通道 (从CH1到CH4通道中选择1),
最大分析频率: 100k/ 50k/ 20k/ 10k/ 5k/ 2kHz

测量量程

电压量程: 15/ 30/ 60/ 150/ 300/ 600/ 1500V

电流量程: 当使用20A的额定传感器时… *400m/ *800m/ 2/ 4/ 8/ 20A (*当使用选件9277)
当使用200A的额定传感器时… 4/ 8/ 20/ 40/ 80/ 200A
当使用50A的额定传感器时… 1/ 2/ 5/ 10/ 20/ 50A
当使用500A的额定传感器时.. 10/ 20/ 50/ 100/ 200/ 500A

取决于电压和电流组合的范围
（功率范围： 6.0000W以2.2500MW ）

频率范围: 0.5Hz到5kHz

基本精度
（45Hz～66Hz）

电压： ±0.05% rdg. ±0.05% f.s.
电流： ±0.05% rdg. ±0.05% f.s. +电流传感器精确度
有功功率： ±0.05% rdg. ±0.05% f.s. +电流传感器精确度

同步频率范围

0.5Hz 到 5kHz

频段

DC, 0.5Hz 到 150kHz

数据更新率

50ms ( 测量谐波，取决于同步频率小于45Hz时 )

显示刷新率

200ms (从内部数据更新率中独立，波形，FFT根据画面而定)

数据保存时间间隔

关, 50m/ 100m/ 200m/ 500m秒, 1/ 5/ 10/ 15/ 30sec, 1/ 5/ 10/ 15/ 30/ 60分钟

外部接口

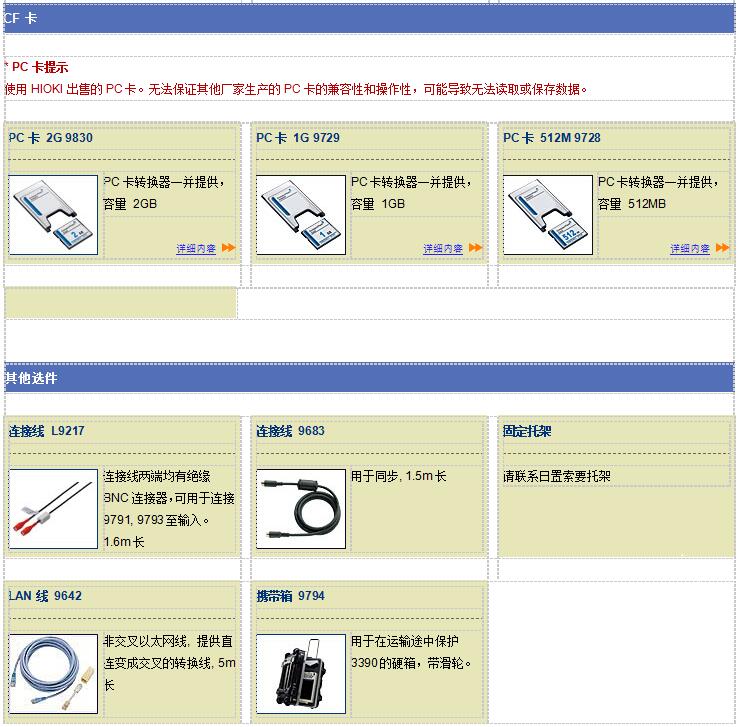

LAN, USB ( 通讯/储存), RS-232C, CF卡, 同步控制

电源

100 到 240V AC, 50/60Hz, 140VA max.

体积 重量

340mm 宽 × 170mm 高 × 157mm厚, 4.8kg

附件

说明书× 1 ，测量指南× 1 ，电源线× 1 ， USB线× 1 ， D – Sub用连接器× 1 （ 仅装备9792或9793时） ，彩色标签× 2

直接测量变频器输出的技术测量

• 马达分析功能（对应电气角测量，矢量控制）

• 高速谐波分析功能(50 ms 数据更新率)

• 变频器干扰分析（FFT功能）

• 通过钳式传感器轻松测量变频器功率

• 精度达到±0.16%(在配合使用9709时)

• LAN, USB,        和 CF card等 多种接口
