商品详情:

测量线路
  (可测电路数)

50/60 Hz,单相2线(1电路/2电路/3电路), 单相3线 (1电路), 三相3线/三相4线 (1电路),仅电流

测量项目

电压/电流有效值,电压/电流基波值,电压/电流基波相位角,频率,电压波形峰值(绝对值),电流波形峰值(绝对值)
  有功/无功/视在功率,功率因数(延迟、超前)或移位功率因数(延迟、超前)
  有功(消耗、产生)/无功电能(延迟、超前),有功(消耗、产生)/无功功率累积电量(延迟、超前),有功(消耗、产生)/无功功率单位时间电量(延迟、超前),功率因数累积电量
  脉冲输入
  [仅限PW3360-31]谐波(谐波电压·电流·电平/含有率/相位角/总谐波畸变THD-F或THD-R),最大40次

电压量程

AC 600V

电流量程

AC 500.00mA~5.0000kA(根据所用传感器,测量范围有所不同),
  AC 50.000mA~5.0000A(仅泄漏电流)

功率量程

300.00 W~9.0000 MW(根据电压/电路量程和测量线路的组合而定)

基本精度

电压:±0.3% rdg. ±0.1% f.s
  电流:±0.3% rdg. ±0.1% f.s+电流传感器精度
  功率:±0.3% rdg. ±0.1% f.s+电流传感器精度(功率因数=1)

显示更新率

约0.5s(使用SD卡和内存时,LAN和USB通讯时除外)

数据记录

实时保存至SD卡/内存中

保存间隔时间

1~30秒, 1~60分, 14档切换

保存项目

测量值保存:仅限平均值、平均·最大·最小值
  [仅限PW3360-31]谐波数据保存:二进制格式(仅限平均值、平均·最大·最小值)
  画面复制:BMP格式(最短以5分钟的时间间隔进行保存)
  波形保存:二进制格式(最短以1分钟的时间间隔进行保存)

接口

SD
  LAN 100BASE-TX:HTTP服务器功能,使用通讯软件来设置和下载数据
  USB2.0:和PC连接时将SD卡和内存识别为移动存储设备,通过通讯软件进行设置并下载数据
  脉冲输出:测量累积电能时,输出和有功电能成比例的脉冲信号,开路集电极绝缘输出

功能

接线确认,设置导航,画面复制,时钟,显示保持等

电源

AC适配器Z1006 (100V~240V, 50/60Hz), 40VA (含AC适配器)
  电池组9459:DC 7.2V, 3VA,连接AC适配器充电时间6小时10分钟,连续使用时间8h(背光灯OFF时)

体积及重量

180 W × 100 H × 50 D mm, 550 g(不含电池套装PW9002)
  180 W × 100 H × 67.2 D mm, 830 g (装有电池套装PW9002时)

附件

电压线L9438-53×1(黑、红、黄、蓝),AC适配器Z1006×1,USB连接线(0.9m)×1,使用说明书×1,测量指南×1,彩色螺线管(红黄蓝各2个,用于区别钳形传感器的颜色)×1组,螺线管×5(用于捆扎钳形传感器线)



优点和缺点:

操作简单的小型钳形功率计!节能活动从把握现状开始。



  • 适用于单相~三相4线,最大对应380V供电线

  • 最大测试电压780V,显示范围高达1000V

  • 单相2线的话可以3电路同时测量(同一电源系统时)

  • 最小可测50.000mA量程,也可测量泄漏电流(需要选件中的传感器)

  • 使用SD卡可长时间保存

  • 设置导航功能有助于准确接线(接线状态实时显示画面中)

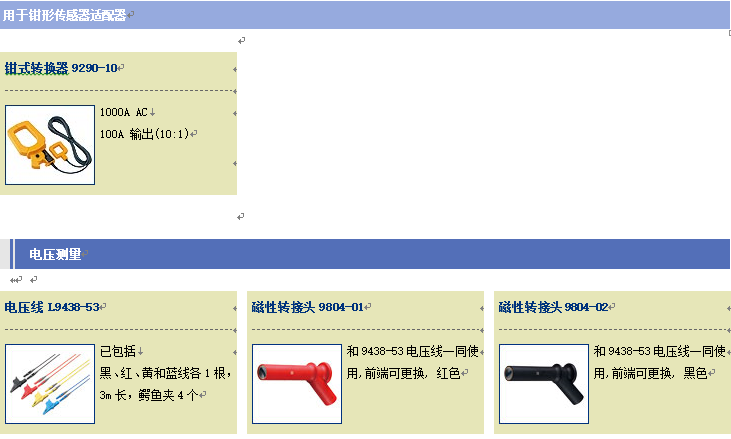

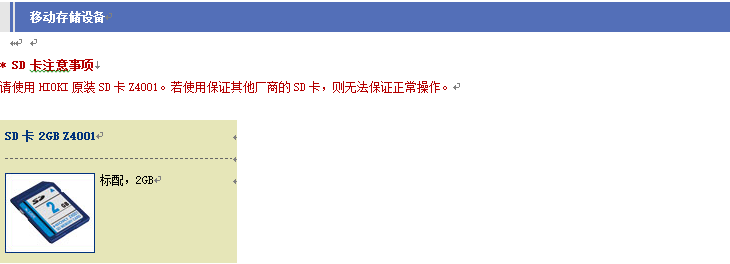

注意:PW3360-30主机无法单独测量。请根据不同的测量要求另外购买选件中的钳形传感器。如要采集数据则需要购买SD卡。

选型指南:
