Trimos 新型 A-系列关节臂可以进行快速精确的3D测量。



A-系列关节臂依据ISO10360-2标准,可以对大、小尺寸部件进行质量控制、检查和验证。由于拥有非常坚固的碳纤维结构,所有的机型都很轻便且易于操作.可以根据需求选择A4,A5,A6,A7,A8或者A9机型。





  •  • 测量范围从250 mm到9000 mm

  •  • 便携式测量仪

  •  • 非常容易使用

  •  • 符合ISO 10360-2 标准5轴, 6

  •  • 轴或7轴

  •  • 电磁制动

瑞士sylvac关节臂坐标测量机Trimos-瑞士sylvac



机型

A4, A5 , A6

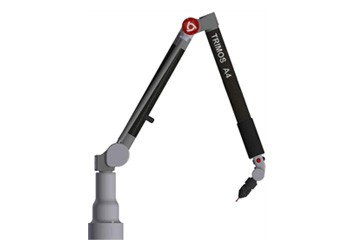

A4, A5 ,A6 是 Trimos的入门型号,它们的主要特征是精确、稳定、可靠。A4关节臂采用6轴结构。它包含所

有基本功能,测量范围1800mm到3200mm.

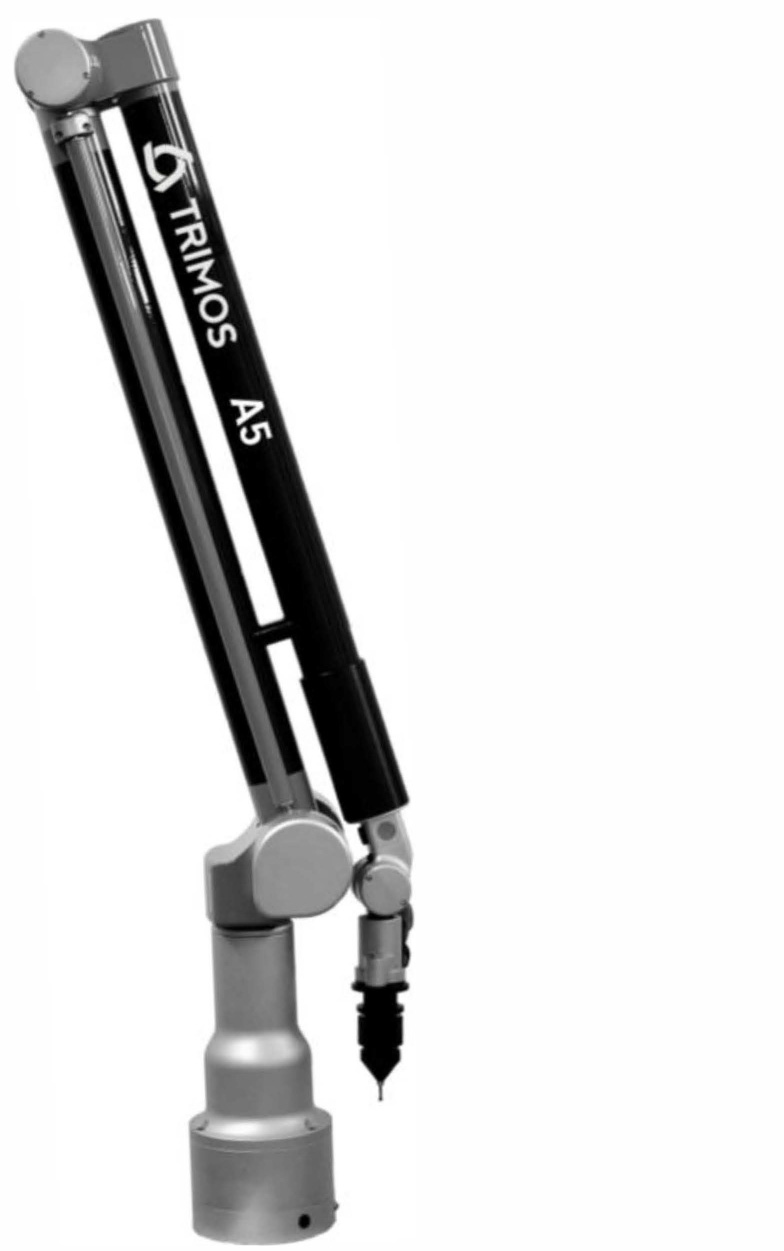

A5和A6关节臂采用6 轴或7 轴结构, 测量范围从1800mm到4000mm.它们可以配备激光扫描测头以进行点云检测或逆向工程.A5和A6关节臂还配备了电磁制动装置以防止意外掉落.

A7 ,A8

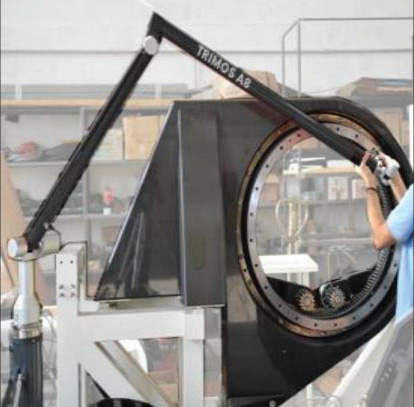

如果需要检测较大较重的工件,你可以选择A7或A8.不需要移动零件, 将A7或A8放在工件上可以快速灵活的测量出所需数据.A7和A8机型关节臂可以在9m的测量范围上保证0.1mm的测量精度.这是源自于大量大尺寸的检测经验.

A7和A8关节臂第二轴标配电磁制动装置,该装置可以允许操作者将关节臂锁定在需要的高度,使关节臂使用起来更加安全舒适.

A9

A9是一台全新概念的5轴便携式关节臂测量机,使用5轴可以得到极高

的精度并且更加容易接近工件。A9适用于质量控制或其他需要接触

式测头的高精度测量需求.

A9轻便且易于操作,平衡系统使关节臂的移动非常平滑.当需要方便

快捷且高精度的接触式测量,A9是你的理想选择.A9独特的设计使

它可以沿工件外轮廓进行测量,这是任何其他CMM不具备的功能.



附件



瑞士sylvac关节臂坐标测量机Trimos-瑞士sylvac

硬测头

硬测头是标配测头,可以选配不同球径的测头.采点时需要测针顶端测球与零件保持接触然后按下测头上的触发按钮.在保证精度的前提下,测针的测球直径是1mm,测针建议长度是100mm.

瑞士sylvac关节臂坐标测量机Trimos-瑞士sylvac

浮动测头

这是一个靠铝环上弹簧驱动的刚性机械测头,测量由接

触触发.测力控制系统可避免在零件上施加不受控制的测

力,使精度和重复性提高. 控制环与测头分离以避免操作者的手温影响测量精度.

瑞士sylvac关节臂坐标测量机Trimos-瑞士sylvac

触发测头

触发测头在工件上施加的测力即可进行测量。非常精确、快速且使用舒适.接触工件即可自动测量无需手动按键。触发测头可以使用多种不同长度和球径的测针。

瑞士sylvac关节臂坐标测量机Trimos-瑞士sylvac

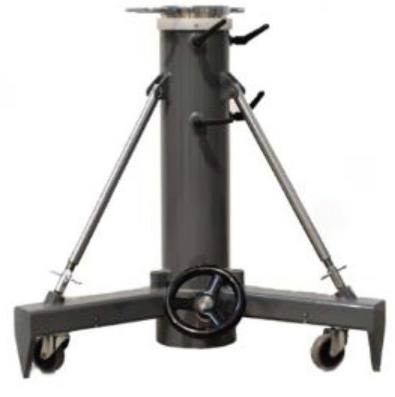

移动三脚架

稳定实用, 是需要轻松快速移动关节臂的理想配件. 底座上的手轮允许平稳无震动的快速伸缩车轮从测量状态到移动状态,反之亦然.三脚架高度可调节 (调节范围900-1400mm) ,三脚支撑柱的重量由空气弹簧平衡,侧面手柄可以垂直和水平移动三脚架. 可选可拆卸和旋转的支架用来放置笔记本电脑.

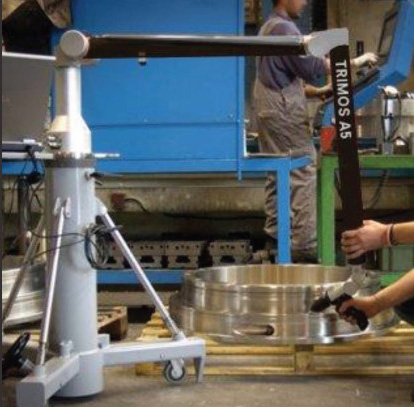

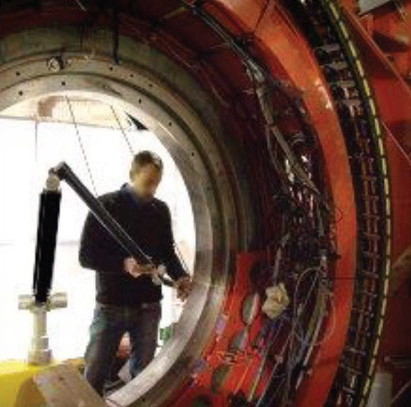

应用



瑞士sylvac关节臂坐标测量机Trimos-瑞士sylvac 瑞士sylvac关节臂坐标测量机Trimos-瑞士sylvac 瑞士sylvac关节臂坐标测量机Trimos-瑞士sylvac 瑞士sylvac关节臂坐标测量机Trimos-瑞士sylvac
